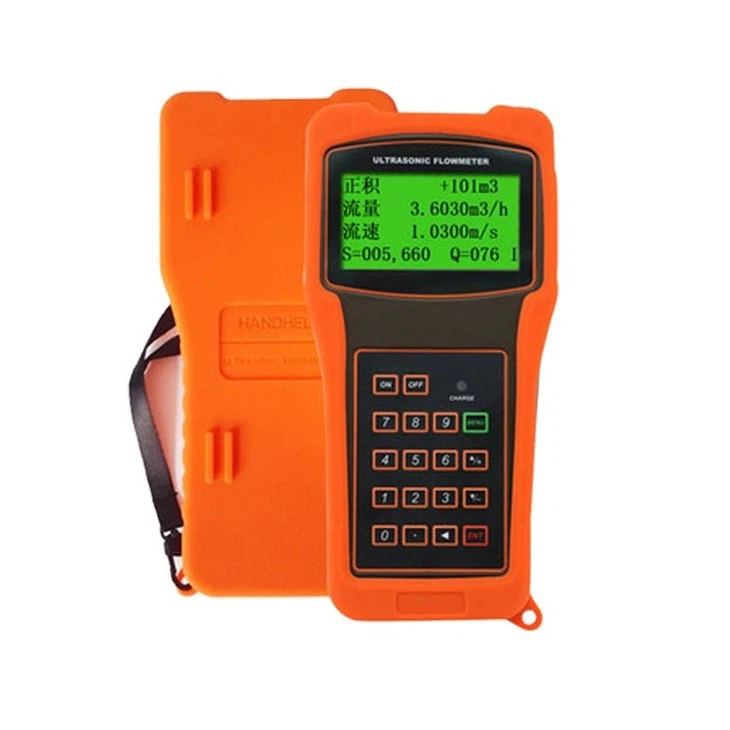

Dobrodošli u korištenje JY-TUF2000H prijenosnog ultrazvučnog mjerača protoka! ! !
1.Opis i karakteristike:
Ručni mjerač protoka je nadograđen na prethodnoj osnovi. Nova verzija zadržava većinu odličnih karakteristika i funkcija stare verzije: tehnologiju mjerenja pulsa, ultrazvučno paljenje i kolo za prijem malih signala, itd. Glavna poboljšanja i nadogradnje su u krugu napajanja baterije i krugu predajnika. Sva ostala kola su jednostavno integrisana u ovu novu verziju, a sada smo primenili najnapredniju tehnologiju merenja i dobili pouzdaniji model ultrazvučnog instrumenta.
Hardver ima karakteristike jednostavnog rukovanja, visoke preciznosti i visoke pouzdanosti, dok softver pruža vrlo prijateljski korisnički interfejs i više funkcija. Patentirani balansirani niskonaponski višepulsni krug paljenja uvelike poboljšava sposobnost zaštite od smetnji, omogućavajući mjeraču protoka da radi normalno čak i u teškim industrijskim okruženjima kao što su transformatori blizu energetske frekvencije.
2. Princip mjerenja:
JY-TUF2000H ručni mjerač protoka je dizajniran za mjerenje brzine protoka tekućina u zatvorenim cijevima. Senzor je tipa beskontaktnog stezanja, koji nudi prednosti rada bez prljavštine i jednostavne instalacije.
Koriste se dva senzora koji djeluju i kao ultrazvučni predajnici i kao prijemnici. Senzori su pričvršćeni za vanjsku stranu zatvorene cijevi na određenoj udaljenosti jedan od drugog. Pretvarači se mogu instalirati pomoću V metode, gdje zvuk putuje kroz cijev dva puta, ili W metode, gdje zvuk putuje kroz cijev četiri puta, ili Z metode, gdje se pretvarači montiraju na suprotnim stranama cijevi i zvuk Prođite jednom kroz cijev. Izbor metode ugradnje ovisi o karakteristikama cijevi i tekućine. Mjerač protoka radi tako što naizmjenično prenosi i prima rafale frekvencijsko modulirane zvučne energije između dva senzora i mjeri vrijeme putovanja koje je potrebno da zvuk putuje između dva senzora. Razlika u izmjerenom vremenu tranzita je direktno i tačno povezana sa brzinom tečnosti u cijevi.
|
|
|
3.Osnovni tehnički podaci:
|
Linearnost |
0.5% |
|
Ponovljivost |
0.2% |
|
Preciznost |
±1% of reading at rates>0.2 mp/s |
|
Vrijeme odziva |
0-999 sekundi, podesivo od strane korisnika |
|
Brzina |
±32 m/s |
|
Pipe Size |
15 mm-6000mm |
|
Totalizer |
7-cifrene ukupne vrijednosti za neto, pozitivan i negativan protok |
|
Liquid Types |
Može da meri skoro sve tečnosti, |
|
Display |
4x8 kineskih znakova ili 4x16 engleskih slova |
|
Komunikacijski interfejs |
RS-232, brzina prijenosa: od 75 do 57600. |
|
Dužina kabla sonde |
Standardno 5m x 2, opciono 10m x 2 |
|
Napajanje |
3 ugrađene Ni-H baterije. Kada se potpuno napuni, izdržat će preko 12 sati rada. 100V-240VAC za punjenje |
|
Data Logger |
Ugrađeni data logger može pohraniti preko 2000 linija podataka |
|
Manual Totalizer |
7-digitalni zbrojnik za kalibraciju pritiskom na tipku za pokretanje |
|
Materijal kućišta |
ABS |
|
Veličina slučaja |
210x90x30mm |
|
Jedinična težina |
500g sa baterijama |
4.Tabela odabira senzora:
|
Tip sa stezaljkom |
|
Model |
Preciznost |
Zaštitna klasa |
Mjerenje veličine cijevi |
Srednja temperatura |
|
Standrad |
TS{0}} |
±1%
|
IP68
|
DN{0}}DN100mm |
-30 stepen -90 stepen |
|
|
TM-1 |
DN{0}}DN700mm |
-30 stepen -90 stepen |
||||
|
{0}} TL |
DN{0}}DN3000mm |
-30 stepen -90 stepen |
||||
|
Standard visoke temperature |
TS{0}}HT |
DN{0}}DN100mm |
-30 stepen -160 stepen |
|||
|
TM-1-HT |
DN{0}}DN700mm |
-30 stepen -160 stepen |
||||
|
TL{0}}HT |
DN{0}}DN3000mm |
-30 stepen -160 stepen |
||||
|
Montažni nosač |
HS |
DN{0}}DN100mm |
-30 stepen -90 stepen |
|||
|
HM |
DN{0}}DN300mm |
-30 stepen -90 stepen |
||||
|
EB{0}} |
DN{0}}DN700mm |
-30 stepen -90 stepen |
||||
|
Nosač za montažu na visoke temperature |
HS-HT |
DN{0}}DN100mm |
-30 stepen -160 stepen |
|||
|
HM-HT |
DN{0}}DN300mm |
-30 stepen -160 stepen |
||||
|
EB-1-HT |
DN{0}}DN700mm |
-30 stepen -160 stepen |
||||
|
Senzor za ultra visoke temperature |
HS-SHT |
DN{0}}DN100mm |
-30 stepen -260 stepen |
|||
|
HM-SHT |
DN{0}}DN700mm |
-30 stepen -260 stepen |
5. Lista pakovanja (standardna konfiguracija):
Pažljivo provjerite listu pakovanja prije nego što primite robu ili je instalirate.
|
Ime |
KOL. (kom) |
|
Glavna jedinica |
1 |
|
Srednji pretvarač |
2 |
|
Ultrazvučni signalni kabl |
2 |
|
Data line |
1 |
|
AC adapter |
1 |
|
Sredstvo za spajanje |
1 |
|
Nosila za pojas |
2 |
|
Traka |
1 |
|
Uputstvo za upotrebu |
1 |
|
Torbica za nošenje |
1 |
Napomena: Sredstvo za spajanje je u obliku paste i nije dozvoljeno u avionima, tako da se međunarodni teret ne može prevoziti. Međutim, umjesto toga možete odabrati: mast na bazi litijuma (žuto suho ulje), mast, vazelin itd.
6. Kalibracija i nakon prodaje:
JY-TUF2000H proizvodi mjerača protoka se verificiraju jedan-na-jedan prije napuštanja tvornice kako bi se osiguralo da je tvornička stopa kvalifikacije 100% i da tačnost dostigne 1%.
U garantnom roku, ukoliko dođe do bilo kakvih problema sa kvalitetom, obećavamo da ćemo opremu besplatno zameniti novom. Ako je garantni rok istekao, možemo ga besplatno popraviti.
7. Povratne informacije kupaca o radu TUF2000H:
8.FAQ:
1. P: Možemo li dobiti uzorke? Koja je minimalna količina narudžbe PCS za ovaj mjerač?
O: Naravno, naš MOQ je 1 kom.
2. P: Koliko je vrijeme isporuke?
O: Naš uobičajeni inventar čarapa je 100kom. Ako primimo vašu uplatu, poslat ćemo vam je na vrijeme.
3.P: Koji načini plaćanja su podržani?
O: Podržavamo: TT plaćanje, online plaćanje kreditnom karticom, Western Union plaćanje, RMB plaćanje, LC plaćanje.
Ako imate još pitanja, slobodno nas kontaktirajte i mi ćemo odgovoriti na sva vaša pitanja! ! !
