Na poslu često nailazimo na kupce s pitanjima koji mjerač protoka koristiti za mjerenje protoka pare. Ovdje predstavljamo najčešće korišteni mjerač protoka za mjerenje pare za referencu.
Mjerenje protoka pare - princip vrtložnog mjerača protoka:
Prije svega, parni mjerač protoka-vorteks flowmeter je baziran na principu Karman vortex street-a. Kada plin naiđe na trouglasti stup generatora vrtloga, stvorit će se Karmanov vrtlog, koji se pretvara u frekvencijski signal pomoću vorteks piezoelektrične keramičke sonde i snima signalnom pločom. Obrada može izračunati vrijednost protoka. Trenutno se najviše koristi mjerenje pare, naravno, može se koristiti i za mjerenje protoka tečnosti. Njegova glavna prednost je što je gubitak pritiska mali, instalacija i upotreba su praktični, a mjerenje relativno precizno.
Mjerenje protoka pare -Vortex Flowmeter:

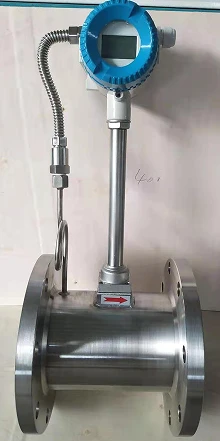

Upotreba vrtložnih mjerača protoka se zapravo najviše koristi za mjerenje protoka pare na tržištu. Isplativ je i može zadovoljiti mjerenja na licu mjesta. Vrtložni merač protoka koji se koristi za merenje pare generalno treba da ima temperaturnu i kompenzaciju pritiska, jer se temperatura i pritisak pare menjaju u bilo kom trenutku, a vrednost gustine pare može se izračunati samo merenjem tačne temperature i pritiska, tako da da Izračunati maseni protok je tačan. Kompenzacija temperature i pritiska generalno se deli na integrisanu kompenzaciju i podeljenu kompenzaciju. Prednost integrirane kompenzacije je u tome što je instalacija zgodna i lijepa, ali to utiče na preciznost. Zato što temperatura i pritisak integrisanog tipa nisu u direktnom kontaktu sa medijumom. Međutim, ovo odstupanje je povezano i sa dizajnom proizvoda i kvalitetom različitih proizvođača. Na primjer, temperaturni senzor naše kompanije je instaliran na dnu sonde i gotovo da nema odstupanja u praksi, a odstupanje tlaka je također vrlo malo. Naravno, u poređenju sa integrisanim tipom, vorteksni merač protoka podeljenog tipa je precizniji. Instalira transmiter temperature i transmiter pritiska odvojeno na cevovod radi merenja, a rezultat merenja je bliži stvarnoj vrednosti.
Izbor mjerača protoka:
1. Mjerač protoka treba koristiti u okviru tehničkih parametara radnog tlaka i temperaturnog raspona medija. Nemojte namerno birati instrumente sa visokim pritiskom i ultravisokom temperaturom, već birajte instrumente prema stvarnom radnom pritisku i temperaturi, jer je cena ovih potonjih veća.
2. Izbor merača protoka ne bi trebalo da koristi brzinu protoka za rad na donjoj graničnoj vrednosti što je više moguće, tako da prečnik merača protoka treba da bude što manji da bi se dobio veći protok i opseg protoka.
3. Niža brzina protokavortex flowmeterzavisi od radne gustine i kinematičke viskoznosti medija, a na njegovu gornju graničnu brzinu protoka uglavnom ne utiču pritisak i temperatura medija. Stoga, da bi se odredio opseg protoka, potrebno je samo odrediti stvarni raspoloživi niži protok. Nakon izračunavanja donjeg graničnog protoka, provjerite tablicu raspona protoka kako biste odredili odgovarajući promjer.
