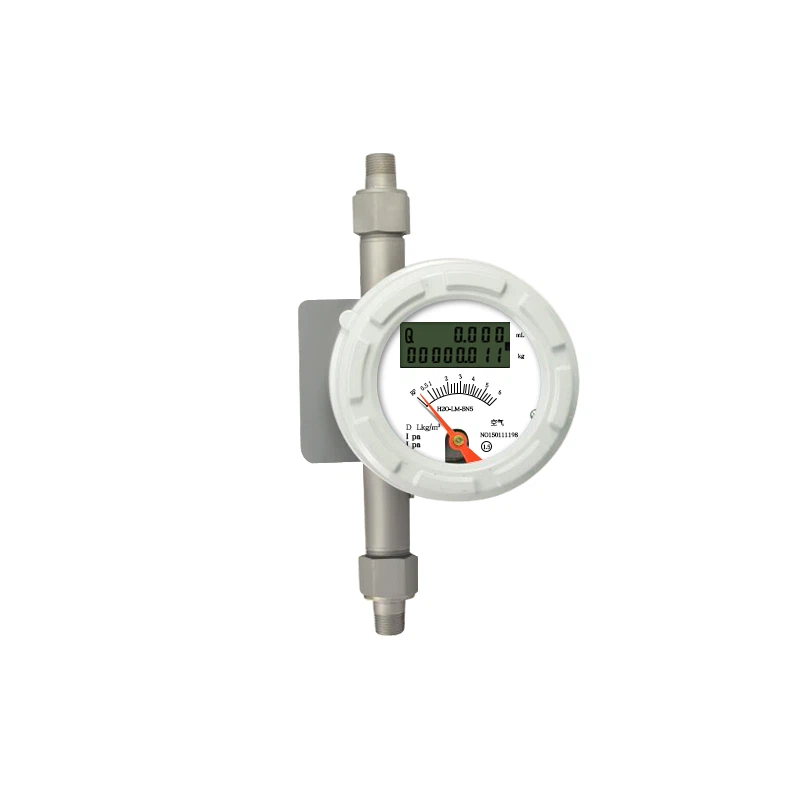

Mjerač protoka varijabilne površine

Mjerač protoka s promjenjivom površinom mjeri protok fluida na osnovu principa prigušivanja, ali mijenja površinu protoka tekućine kako bi održao diferencijalni tlak između vrha i dna rotora konstantnim, pa se naziva i konstantnim diferencijalnim tlakom varijabilnog područja protoka. mjerač protoka, koji se naziva i mjerač protoka s plutanjem, mjerač protoka s promjenjivom površinom.

Pošaljite upit

Chat Sada

perje:

1. Način ugradnje: vertikalna instalacija, horizontalna instalacija
2. Pouzdane performanse, nisko održavanje i dug vijek trajanja
3. Niski zahtjevi za ravne dijelove cijevi
4. Opcioni način punjenja DC napajanje ili baterija
5. Dvoredni displej, prikaz trenutnog/kumulativnog protoka na licu mesta
6. Sa tastaturom na indikatoru, jednostavan za rukovanje i podešavanje
7. Materijal kućišta: nerđajući čelik 304, nerđajući čelik 316
8. Displej: lokalni displej i prikaz na licu mesta
9. Pogodno za zapaljive i eksplozivne prilikeParametar

	Ime	mjerač protoka varijabilne površine
	Kalibar	DN15-150
	Raspon protoka	Tečnost:1.0~150000L/h
		Gas:0,05~3000m/H
	Preciznost	±1,0(plin)±1,5(tečnost)
	Izlaz signala	4-20mA
	Komunikacijski interfejs	RS485,HART
	Monitor	Pokazivač ili LCD
	Materijal mjerne cijevi	Nerđajući čelik, opciono obložen PTFE
	Protiv eksplozije	Intrinzički siguran tip: ExiaⅡCT6Ga, tip otporan na vatru: ExdⅡCT6Gb
	Metoda instalacije	Standardni tip: prirubnički priključak / Vrsta hrane: spojna spojnica ili posebna prilagodba
	Srednja temperatura	Rutina: -30°C~+120°C
		Visoka temperatura: -30°C~+250°C
		Niska temperatura: -80°C~+100°C
	Temperatura okoline	-30°C~+60°C
	Odbijanje	10:1,20:1 (posebno)

Raspon protoka

Prečnik (mm)	Raspon protoka				Gubitak pritiska KPa		Nivo tačnosti
15	Voda L/h		Vazduh m3/h		Voda	Zrak	Nivo tačnosti
	Tip normalne temperature	Antikorozivna	Tip normalne temperature	,Antikorozivna
	2.5---25	2.5----25	0.07--0.7	0.07---0.7	6.5	7.1	1.5 2.5
	4.0---40	4.0---40	0.11---1.1	0.11---1.1	6.5	7.2
	3.6---63	6.3---63	0.18---1.8	0.18---1.8	6.6	7.3
	10---100	10---100	0.28---2.8	0.28---2.8	6.6	7.5
	16----160	16---160	0.4---4.0	0.4---4.0	6.8	8.0
	25----250	25----250	0.7---7.0	0.7----7.0	7.2	10.8
	40---400	40---400	1.0---10	1.0----10	8.6	10.0
	63---630	-------	1.6---16	---------	11.1	14.0
25	100---1000	63---630	3.0---30	1.6----16	7.0	7.7
	160---1600	100---1000	4.5---45	3.0---30	8.0	8.8
	250---2500	160----1600	7.0----70	4.5----45	10.8	12.0
	400---4000	250---2500	11---110	7.0-----70	15.8	19.0
50	630--6300	400---4000	18---180	11-----110	8.1	8.6
	1000--10000	630---6300	25----250	18----180	11.0	10.4
	1600---16000	1000---10000	40----400	25----250	17.0	15.5
80	2500---25000	1600---16000	60---600	40----400	8.1	8.0
80	4000---40000	2500--25000	100----1000	60---600	9.5	13.0
100	6300---63000	4000---40000	200---2000	100----1000	10.0	11.0

	10000---100000	-------	300----3000	--------

Kako odabrati odgovarajući mjerač protoka?
1. Mjerni medij
2. Materijal cijevi i materijal tijela mjerača
3. Srednja temperatura i pritisak
5. Raspon protoka
6. Način instalacije, način povezivanja
7. Prikaz na licu mjesta ili prikaz na licu mjesta
