TUF2000B Ultrazvučni mjerač protoka

1. Princip rada:

Ultrazvučni merač protoka TUF2000B je veoma napredan i efikasan uređaj, koji koristi ultrazvučne talase za merenje trenutnog i kumulativnog protoka tečnosti u cevovodu. Princip rada se zasniva na metodi merenja vremena leta, u kojoj se zvučni talasi određene frekvencije prenose sa jednog senzora na drugi kroz mereni medij.
Mjerenje vremena širenja ultrazvučnih valova između senzora predajnika i prijemnika određuje brzinu protoka medija u cjevovodu. Ovaj mjerač protoka sastoji se od para senzora: predajnika i prijemnika. Senzori emitera emituju ultrazvučne talase koji putuju u pravcu toka, a senzori prijemnika detektuju te talase.
Ultrazvučni mjerači protoka mjere razliku u brzini ultrazvučnih valova, a zatim izračunavaju brzinu fluida u cijevi. Konačno, mjerač određuje količinu tekućine koja je prošla kroz cijev u određenom vremenskom periodu.
To je precizan i pouzdan uređaj, posebno koristan u aplikacijama gdje su preciznost i pouzdanost kritične. Obično se koristi za mjerenje vode, pića, itd., i raznih drugih industrijskih tekućina, što ga čini ključnim alatom u mnogim industrijama. Lako se montira bez rezanja ili lomljenja cijevi. Senzor ne dolazi u kontakt sa tečnošću. Široko se koristi u industrijskom mjerenju tekućina.

2. Vrste senzora kojima TUF2000B host može biti opremljen:

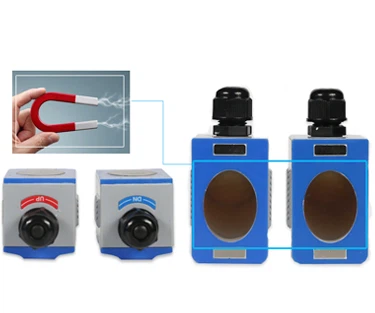

※ Senzor za pričvršćivanje
※utični senzor
※ senzor za cjevovod

3. Dimenzije i upute za ugradnju TUF-2000B ultrazvučnog mjerača protoka:

※TUF-2000B dimenzije:

※Ugradnja na zid: Pričvrstite pretvarač sa 4 Φ6 dilatacijske vijka ili običnim ekserima:

※ Montaža na DIN šinu pomoću stezaljki za pričvršćivanje na šinu:

※ Montaža na DIN šinu pomoću PCB nosača:

※Napomena: TUF-2000B pretvarač se također može instalirati na zid ili u razvodnu kutiju, kutiju otpornu na eksploziju

※TUF-2000B dijagram ožičenja:

4. Brzo podešavanje mjernih parametara:
Precizni mjerni parametri imaju veliki utjecaj na tačnost i pouzdanost mjerenja. Preporučljivo je izmjeriti stvarni obim i debljinu stijenke cijevi. Ultrazvučni mjerači debljine mogu se koristiti za mjerenje debljine cijevi.

Parametri mjerenja se postavljaju od Menu10 do Menu29. Molimo popunite redom.

Prije mjerenja potrebno je unijeti sljedeće parametre:

※ Jedinica vanjskog promjera: mm
※Jedinica debljine cijevi: mm
※ Materijal cijevi
※Parametri obloge: debljina, brzina zvuka (ako postoji obloga)
※Tip tečnosti
※tip senzora
※ Vrsta instalacije senzora

Gore navedeni parametri se općenito postavljaju prema sljedećim koracima:
※Pritisnite MENU 1 1 da uđete u prozor M11 da unesete vanjski prečnik cijevi, zatim pritisnite
ENT ključ.
※Pritisnite tipku ▼/- da uđete u prozor M12 za unos vanjskog prečnika cijevi, a zatim pritisnite tipku ENT.
※Pritisnite tipku ▼/- da uđete u prozor M14 i pritisnite tipku ENT da uđete u način odabira opcija.
Koristite tipke ▲/+ i ▼/- za odabir materijala cijevi, a zatim pritisnite tipku ENT.
※Pritisnite tipku ▼/- da uđete u prozor M16 i pritisnite tipku ENT da uđete u način odabira opcija. koristiti
Pritisnite tipke ▲/+ i ▼/- za odabir materijala za oblogu, zatim pritisnite tipku ENT. Odaberite "Unlined",
Ako nema košuljice.
※Pritisnite tipku ▼/- da uđete u prozor M20 i pritisnite tipku ENT da uđete u način odabira opcija. koristiti
Pritisnite tastere ▲/+ i ▼/- da odaberete odgovarajuću tečnost, a zatim pritisnite taster ENT.
※Pritisnite tipku ▼/- da uđete u prozor M23 i pritisnite tipku ENT da uđete u način odabira opcija. koristiti
Koristite tastere ▲/+ i ▼/- da izaberete ispravan tip senzora, a zatim pritisnite taster ENT.
※Pritisnite tipku ▼/- da uđete u prozor M24 i pritisnite tipku ENT da uđete u način odabira opcija. koristiti
Pritisnite ▲/+ i ▼/- da odaberete odgovarajući način instalacije senzora, a zatim pritisnite ENT.
※Pritisnite tipku ▼/- da uđete u M25 prozor i dobijete udaljenost za instalaciju senzora.
※Pritisnite MENU 2 6 da sačuvate postavke parametara.

5. Izbor senzora:

Tip sa stezaljkom	Slika	Model	Preciznost	Zaštitna klasa	Mjerenje veličine cijevi	Srednja temperatura
Standrad		TS{0}}	±1%	IP68	DN{0}}DN100mm	-30 stepen -90 stepen
		TM-1	±1%	IP68	DN{0}}DN700mm	-30 stepen -90 stepen
		{0}} TL	±1%	IP68	DN{0}}DN3000mm	-30 stepen -90 stepen
Standard visoke temperature		TS{0}}HT	±1%	IP68	DN{0}}DN100mm	-30 stepen -160 stepen
		TM-1-HT	±1%	IP68	DN{0}}DN700mm	-30 stepen -160 stepen
		TL{0}}HT	±1%	IP68	DN{0}}DN3000mm	-30 stepen -160 stepen
Montažni nosač		HS	±1%	IP68	DN{0}}DN100mm	-30 stepen -90 stepen
		HM	±1%	IP68	DN{0}}DN300mm	-30 stepen -90 stepen
		EB{0}}	±1%	IP68	DN{0}}DN700mm	-30 stepen -90 stepen
Nosač za montažu na visoke temperature		HS-HT	±1%	IP68	DN{0}}DN100mm	-30 stepen -160 stepen
		HM-HT	±1%	IP68	DN{0}}DN300mm	-30 stepen -160 stepen
		EB-1-HT	±1%	IP68	DN{0}}DN700mm	-30 stepen -160 stepen
Senzor ultra visoke temperature		HS-SHT	±1%	IP68	DN{0}}DN100mm	-30 stepen -260 stepen
		HM-SHT	±1%	IP68	DN{0}}DN700mm	-30 stepen -260 stepen

6.video instalacije:

FAQ:

1. Pitanje: Koja je tačnost ultrazvučnog merača protoka?

O: Tačnost našeg mjerača protoka je 1%.

2. P: Šta kažete na garanciju?

O: Naša garancija je 24 mjeseca. Ako postoji bilo kakav problem s kvalitetom, možemo besplatno zamijeniti novu mašinu

3. P: Mogu li naručiti uzorke? Šta je MOQ?

O: Naravno, naš MOQ je 1kom, imamo veliku količinu zaliha i možemo vam pomoći da dobijete uzorke što je brže moguće.

4. P: Da li se lako instalira?

O: Naravno, instalacija je vrlo jednostavna i sa sobom imamo priručnik za instalaciju, a također ćemo voditi instalaciju putem interneta.

5. P: Kako platiti? Koji su načini plaćanja?

O: Može se platiti: TT plaćanjem, online plaćanjem kreditnom karticom, Western Union plaćanjem, LC plaćanjem.

Ako imate još pitanja, kontaktirajte nas, imat ćemo profesionalne prodajne predstavnike i inženjere koji će odgovoriti na sva vaša pitanja. Svi kolege Henan Junyuan Automation Equipment Co., Ltd. pozdravljaju vaš upit! ! ! !
