Merač protoka tipa vorteksa

1. Princip rada:

Vrtložni mjerač protoka je mjerač zapreminskog protoka koji mjeri zapreminski protok gasa, pare ili tečnosti, zapreminski protok ili maseni protok u standardnim uslovima, a proizvodi se prema Karmanovom vortex street principu. Uglavnom se koristi za mjerenje protoka industrijskih cevovodnih medija, kao što su gas, tečnost, para i drugi mediji.

Odlikuje se malim gubitkom pritiska, velikim opsegom merenja i visokom preciznošću. Na njega gotovo da ne utiču parametri kao što su gustina fluida, pritisak, temperatura i viskozitet pri merenju zapreminskog protoka u radnim uslovima. Nema pokretnih mehaničkih dijelova, što rezultira visokom pouzdanošću i niskim održavanjem. Parametri instrumenta mogu biti stabilni dugo vremena. Vrtložni mjerač protoka koristi piezoelektrični senzor naprezanja, koji ima visoku pouzdanost i može raditi u opsegu radne temperature od -20 stepena -+250 stepena. Može se proširiti do +350 stepena. Ima analogni standardni signal i digitalni izlaz impulsnog signala. Lako se koristi sa digitalnim sistemima kao što su računari. To je relativno napredan i idealan mjerni instrument.

2.Aplikacije:

*Mjerač protoka se široko koristi u raznim industrijama za mjerenje protoka fluida. Princip rada je da se stvara vrtlog kada fluid teče preko prepreka na putu protoka. Frekvencija ovih vrtloga je direktno proporcionalna brzini protoka fluida.

*Mjerač se obično koristi u industriji opskrbe toplinom i plinu za mjerenje protoka različitih fluida kao što su pregrijana para, zasićena para, prirodni plin i drugi industrijski fluidi. Mjerenje pare koristi kompenzaciju temperature i pritiska, koja može prikazati jedinice mase (kao što su: KG/H, tona/H), a također istovremeno prikazuje temperaturu i pritisak toplog medija. Također se koristi u hemijskim postrojenjima, industriji hrane i pića, farmaceutskim proizvodima, postrojenjima za tretman vode i otpadnih voda i HVAC aplikacijama.

*Pored toga, mjerači protoka tipa vortex se koriste u HVAC sistemima za mjerenje protoka zraka, plina i tekućina u sistemima grijanja, hlađenja i ventilacije. Osim toga, postrojenja za prečišćavanje vode i otpadnih voda koriste vrtložne mjerače protoka za mjerenje protoka vode, otpadne vode i drugih tekućina.

Visoka tačnost i pouzdanost obezbeđuju isplativo rešenje za merenje za mnoge primene protoka fluida.

3. Tehnički indikatori:

Medijum za merenje: gas, tečnost, para

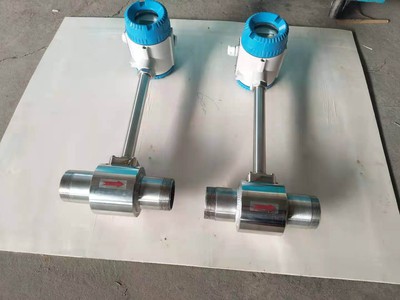

Način povezivanja: prirubnički priključak kartice, prirubnički priključak, navojni priključak, spoj stezaljke.

Specifikacija kalibra: tip cjevovoda (DN15-DN400), tip priključka: (DN200-DN1500)

Normalni opseg mjerne brzine: Reynoldsov broj 1,5×104-4×106; gas 5-50m/s; tečnost 0.5-7m/s.

Preciznost mjerenja: ±1.0%,

Izmjerena temperatura medija: normalna temperatura (-25 stepen ~ 250 stepeni), visoka temperatura (-25 stepen ~ 350 stepeni)

Izlazni signal: Impulsni izlaz, 4~20 Ma izlaz, RS485 izlaz, HART.

Temperatura okoline instrumenta: temperatura (-25 stepen ~ +65 stepen), vlažnost (5 ~ 90% RH50 stepeni)

Materijal senzora: SS304, SS316

Napajanje: DC24VDC/12VDC, litijumska baterija 3.6V, ako koristite pulsni vrtlog + totalizator protoka, napajanje može biti 220VAC ili 24VDC

Stepen otpornosti na eksploziju: svojstveno siguran iaIIbT3-T6, stepen zaštite IP65.

4. Raspon protoka mjerača protoka:

(1) Tabela raspona protoka tekućine i uobičajenog plina:

Napomena: Protok gasa u tabeli je zapreminski protok u radnim uslovima.

(2) Tabela opsega mjerenja protoka zasićene pare:

5. Radionica za proizvodnju karoserija satova:

6. Mjesto instalacije:

7.FAQ:
(1) .Pitanje: Da li mjerač protoka podržava prilagođavanje?

O: Da! Podržavamo model, specifikaciju, veličinu izgleda, preciznost, itd., a mi ćemo prilagoditi proizvod za vas u potpunosti prema vašim potrebama.

(2). P: Da li podržavate narudžbu uzoraka? Koliko je kom MOQ?

O: Da. Podržavam narudžbu uzorka, naš MOQ je 1kom.

(3).P: Koliko je vreme isporuke za 50kom?

O: Naše vrijeme proizvodnje za 50 komada procjenjuje se na 7 radnih dana, a vrijeme transporta ovisi o vašoj hitnoj potražnji za robom. Možete odabrati slanje avionom, morem ili željeznicom, a mi ćemo vam izračunati vrijeme transporta.

(4).P: Koji je način plaćanja?

O: Podržavamo: TT plaćanje, plaćanje putem kreditne kartice, plaćanje putem Western Uniona, RMB plaćanje, LC plaćanje.

Ako imate još pitanja, kontaktirajte nas! Sve naše kolege pozdravljaju vaše upite u bilo koje vrijeme, a mi ćemo odgovoriti na sva vaša pitanja s najpotpunijim stanjem.
