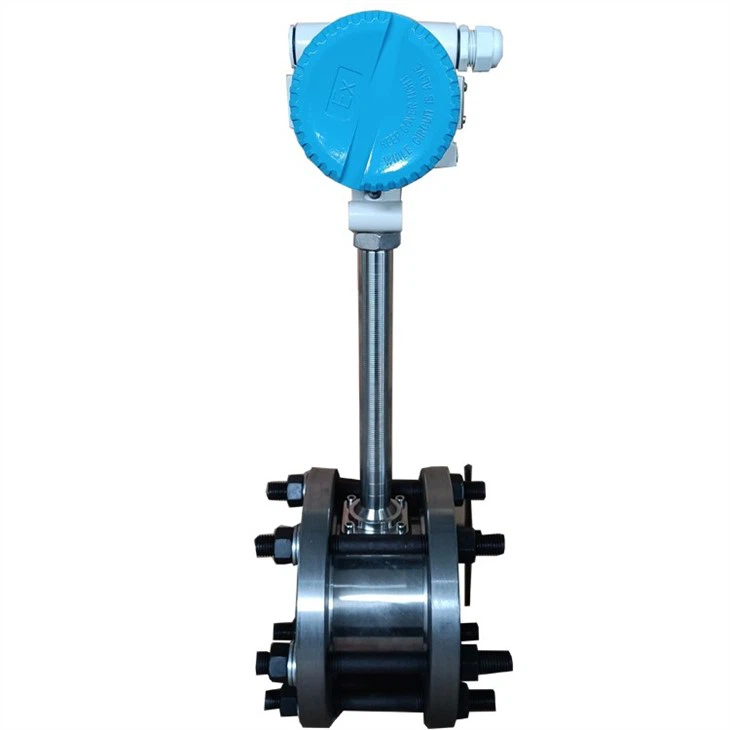

Vortex mjerač protoka plina

Vrtložni tipovi mjerača protoka

Raspon protoka

Raspon protoka mjerača protoka
(1) Raspon protoka koji odgovara mjeraču protoka svake specifikacije pri mjerenju tekućine i normalnog plina:

Napomena: Protok gasa u tabeli je zapreminski protok u radnim uslovima. (2) Brzina protoka gornjeg tečnog i običnog gasa je zapreminski protok, a gustina tečnosti ili gasa je poznata ako se meri maseni protok. Izračunato po formuli Qm=Qv*P:
Qm: Maseni protok fluida koji se mjeri (Kg/h)
Qv: Zapreminski protok fluida koji se mjeri (m3/h)
P: Gustina tekućine koja se mjeri (kg/m3)

（3）Maseni protok pare se općenito mjeri. Preduslov je da pritisak i temperatura pare moraju biti poznati da bi se znala gustina pare. Stoga se maseni protok pare procjenjuje zapreminskim protokom koristeći gornju formulu.

Izbor proizvoda:
1. Prije odabira tipa, prvo odredite tip i vrijednost protoka mjerenog medija (što može biti procijenjena vrijednost), a zatim odaberite vrtložni mjerač protoka prema rasponu protoka koji odgovara vorteks mjeraču protoka u mjerenju različitih medija. specifikacija.
2. Brzina protoka mjerenog medija u cjevovodu mora biti unutar opsega protoka mjerača protoka. U suprotnom se ne može koristiti. Najbolji je na 1/2~2/3 opsega protoka mjerača protoka.
3. Ako je stvarni promjer cijevi veći ili manji od odabranog promjera mjerača protoka, treba koristiti promjer cijevi za skupljanje ili ekspanzione cijevi kako bi se osigurala ispravna upotreba mjerača protoka.
4. U skladu sa upotrebom vrtložnog merača protoka, izaberite režim izlaza vorteks signala:
(1) Kada je izmjereni medij kompresibilni fluid, a temperatura i pritisak medijuma polja se jako mijenjaju, preporučuje se korištenje vorteks senzora sa daljinskim prijenosom impulsnog signala i totalizatora protoka s kompenzacijom temperature i tlaka. Transmiter pritiska, transmiter temperature ili Pt100, potrebno je kupiti zasebno.
(2) Mjerač protoka se postavlja u dobro opremljenoj prostoriji bez daljinskog prijenosa signala. Potrebno je samo očitati vrijednost protoka na licu mjesta, a položaj ugradnje mjerača protoka je pogodan za rad i očitavanje podataka. Preporučuje se da korisnik na licu mjesta odabere direktno očitavanje na baterije. Vortex
mjerač protoka. Međutim, ako je mjerač protoka instaliran na otvorenom i izložen atmosferi, vrtložni mjerač protoka s direktnim očitavanjem na baterije se općenito ne bira.
(3) Kada je okruženje za instalaciju mjerača protoka loše ili mjesto instalacije nije pogodno za očitavanje vrijednosti protoka ili centralizirano upravljanje na licu mjesta, preporučuje se korištenje senzora koji emituje impulsni signal i konfigurisanje totalizatora protoka, ili sa standardnom strujom od 4~20mA. Izlazni vorteks predajnik.
(4) Kada je potrebno posmatrati protok na licu mesta i istovremeno odašiljati signal, preporučljivo je koristiti vorteks predajnik sa direktnim izlazom i izlazom 4~20mA u isto vreme
(5) Kada nema potrebe za očitavanjem na licu mjesta, samo se standardni signal prenosi daleko, preporučuje se korištenje vortex predajnika sa standardnim strujnim izlazom 4~20mA.
5, prema temperaturi izmjerenog medija, odaberite visokotemperaturni ili niskotemperaturni vrtložni mjerač protoka. Visokotemperaturni tip od 250°C - 350°C uglavnom je opremljen hladnjakom.
6. Vrtložni mjerač protoka otpornog na eksploziju se koristi za mjesta zaštićena od eksplozije.
