Vortex mjerač protoka pare

Vortex mjerač protoka pare, Koristeći naprednu diferencijalnu tehnologiju, s izolacijom, zaštitom, filtriranjem i drugim mjerama, prevazilazi probleme slabe otpornosti na udarce i poremećaj malih podataka o signalima sličnih proizvoda, te usvaja jedinstvenu tehnologiju pakiranja senzora i zaštitne mjere kako bi se osigurala pouzdanost proizvoda . Proizvod ima dvije vrste vrtložnih mjerača protoka, osnovni tip i složeni tip. Osnovni tip mjeri jedan signal protoka; tip spoja može istovremeno mjeriti temperaturu, pritisak i protok. Svaki tip ima integralnu i podijeljenu strukturu za prilagodbu različitim instalacijskim okruženjima.

Pošaljite upit

Chat Sada

Vrtložni merač protoka pare koji proizvodi naša kompanija zasnovan je na konceptu dizajna proizvoda japanske kompanije OVAL i karakteristikama domaćih preduzeća. Nakon godina istraživanja i razvoja, proizvodi su lansirani. Ovaj proizvod proizveden je prema japanskom nacionalnom standardu JIS Z8766: 2002 GG; Vortex mjerač protoka - Metoda mjerenja protoka&;, tako da vrtložni mjerač protoka naše kompanije&# 39 ima tačnost i stabilnost ove vrste domaćih sličnih proizvoda, osim za obične Pored karakteristika

Osnovna struktura vrtložnog mjerača protoka pare

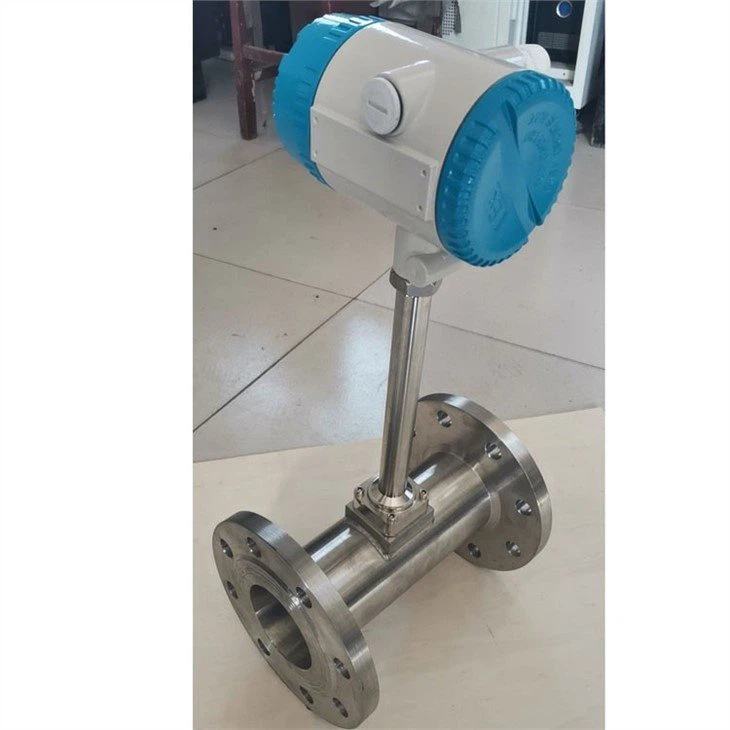

Vortex Steam Flow Meter

Karakteristike:
(1) Ovaj proizvod koristi princip dizajna japanske kompanije OVAL, a generator usvaja dizajn trokutastih stupova s gornjim kutom prema naprijed. Većina domaćih proizvođača nije usvojila dizajn stuba ljestvice. Iako povećava proizvodne troškove, uvelike povećava asortiman proizvoda. Pored toga, površina poprečnog presjeka, širina, nagib trokutastog stupa i položaj trokutastog stupa u tijelu proporcionalni su promjeru cijevi, tako da
zagarantovana je tačnost i stabilnost proizvoda.
(2) Od DN20, gore navedene specifikacije upotpunjene su jednokratnim lijevanjem tijela i trokutastog stupa, što smanjuje deformaciju mjerne rupe uzrokovane stupom za zavarivanje trokuta i poboljšava stabilnost vrtložnog signala.
(3) Od DN40, sve gore navedene specifikacije ugrađene su u strukturu, odnosno mjerna je sonda ugrađena u trokutasti stup. Samo je mala količina domaćeg velikog kalibra koja je usvojila ovu strukturu, iako povećala poteškoću postupka, u velikoj mjeri poboljšala sposobnost proizvoda protiv smetnji.
(4) Pretvorba vrtložnog signala koristi tehnologiju digitalne obrade signala (DSP) da bi se probila ograničenja tradicionalnih analognih metoda za obradu vrtložnih signala, poboljšala osjetljivost otkrivanja vrtložnih signala i poboljšala seizmičke performanse vrtložnih mjerača protoka.
(5) Zbog gore navedene strukture i tehnologije digitalne obrade signala, mjerač protoka je uvelike proširen. U normalnim okolnostima može doseći 1:10 ~ 1: 20, uglavnom je donja granica protoka očito smanjena, obično 1 / 4 - 1/2 običnog vrtložnog mjerača protoka.
(6) Pod navedenim uvjetima, tehničke performanse i kvaliteta proizvoda dostigli su ili su blizu nivoa naprednih vrtložnih mjerača protoka u inostranstvu. - 3 - 4 - Četvrta, struktura, funkcija i dimenzije vrtložnog mjerača protoka

Raspon protoka

Kalibar instrumenta (mm)	tečnost		Plin
	Područje mjerenja (m3 / h)	Raspon izlazne frekvencije (Hz)	Područje mjerenja (m3 / h)	Raspon izlazne frekvencije (Hz)
15	0.3~5	24~400	4~20	352~1761
20	0.6~10	23~382	6~30	254~1273
25	1.2~16	21~320	8~55	161~1112
32	1.8~20	18~200	10~120	97~1172
40	2~40	10~190	27~205	134~1018
50	3~60	8~150	35~380	87~952
65	4~85	6~120	60~640	71~764
80	6.5~130	4.1~82	86~1100	54~696
100	15~220	4.7~69	133~1700	42~548
125	20~350	3.2~57	150~2000	26~346
150	30~450	2.8~43	347~4000	34~392
......
300	95~2000	1.2~24	1360~18000	16~216
